swagger-bootstrap-ui详解

2018/08/29 Blog 浏览

项目背景

大概是在2017年4月份,我们团队整个开发方式都决定使用前后端分离的方式来合作开发,前后端分离当时整个技术方案也是由我来负责整理,探索,如何让整个团队更高效的开发,完成自己的本职工作.从一开始的jsonp,到后面nginx反向代理,这里面我也收获了很多东西,也写了一些相关的博客总结,

但最让人头疼的还是前后端如何针对接口来对接,当时找了很多解决方案,一开始使用的是叫apidocs的,有些类似于写java的注释,使用起来还是不错的,不过没有在线生成的,文档写完后需要单独命令来生成一个文档,挺麻烦,后来就放弃了

最终就考虑使用swagger来做文档的这块,但swagger大家都知道,swagger的ui虽然能把文档说清楚,但是不怎么好用,可能不适合我们国人的眼光吧,至少我是这么认为的,所以当时也就想看看swagger的生成方式,swagger-bootstrap-ui就因此诞生了

这里谈谈swagger,虽然很多人喷他,不好用,基于注解,代码入侵很强,等等 很多原因。但总体来看,swagger发展至今,包括在各个语言,nodeJs、.net、java、php等等,它可以说是一个有些接口规范的东西,从开始,到一步步规范,其实是一个很艰难的过程,任何事物,都不是尽善尽美的,swagger也是一样,至少它给这么多语言提供了一种文档生成的解决方案,其价值就远超它本身的缺点

在Java里面,是springfox实现了swagger的接口方式,其他语言也类似.

鄙人一直觉得如果前面有人开发出来这个东西,而且用户范围,稳定性都相对较高的情况下,这个东西一定是有他的意义存在的,站在巨人的肩膀上,做正确的事,一直是我认为符合实际情况的,起码你不用自己填坑,因为,做开源,一个想法在当时,可能比较新颖,关注度很高,但是我想,大部分人都逃离不了惰性,缺少的是持之以恒,特别是在中国,很多开源其实都是个人在做(包括我自己的这个swagger-bootstrap-ui),意识上,相对国外还是比较薄弱的,而且还有精力,锲而不舍,任重而道远矣~!

所以,swagger-bootstrap-ui仅仅只是一个ui包,里面不包括任何Java代码,基于swagger,希望为swagger的生态发展做一份贡献。

swagger-bootstrap-ui开源至今也有一年4月有余了,为自己一直坚持下来打call,也会一直坚持下去,继续维护它,东西虽小,但坚持下去总会有收获.

详细说明

接下来会从各个不同的方面说一下swagger-bootstrap-ui

界面风格

使用过swagger-bootstrap-ui的朋友应该都知道,它是基于左右菜单式的布局方式,这和目前大部分后台管理系统有些类似,使用这种风格的原因,我想应该是更符合国人的操作习惯吧.

相比较swagger-ui的上下依次铺开的结构,我想这种方式更适合接口对接人员.

功能说明

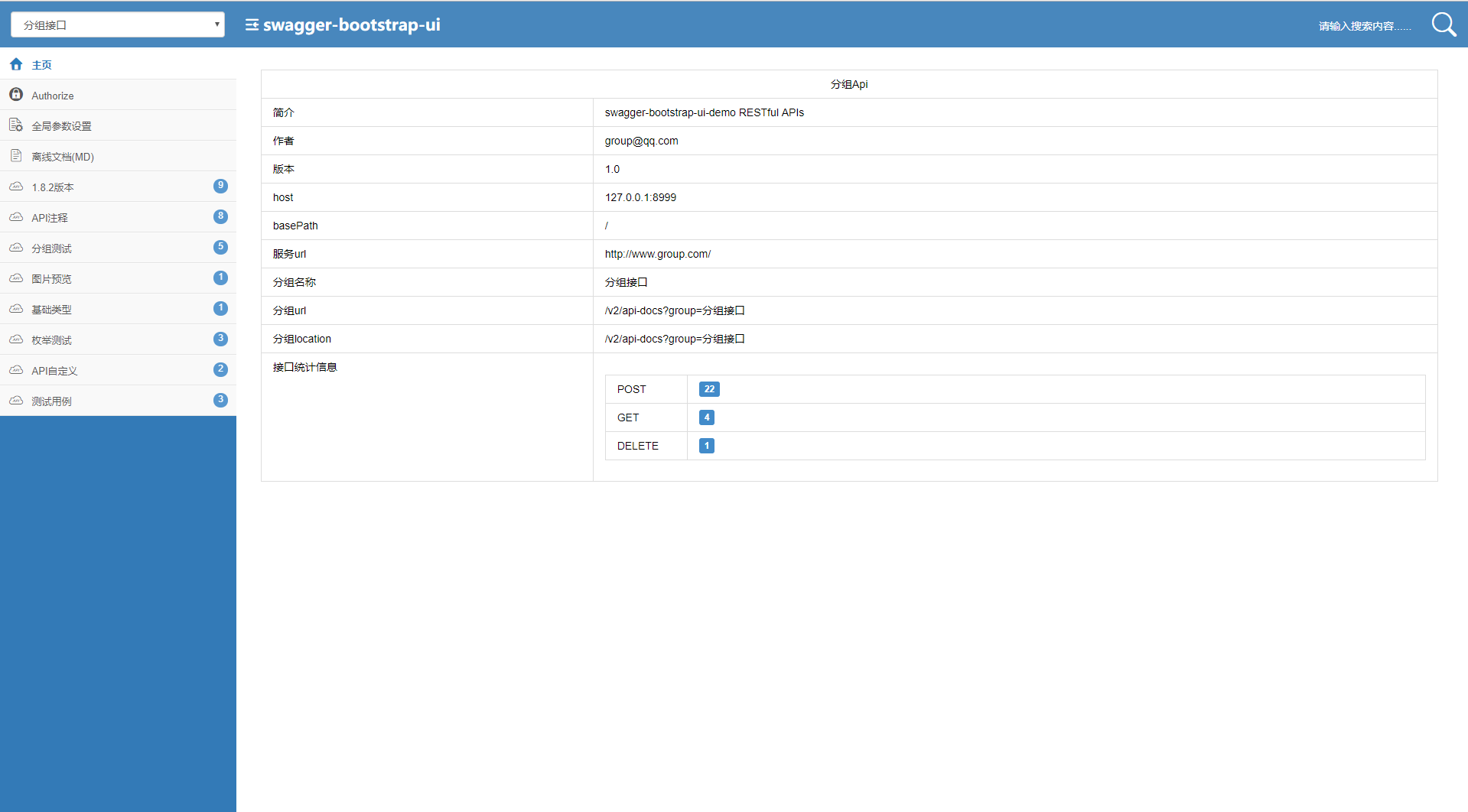

swagger-bootstrap-ui在原有UI的基础上,扩展了一些功能,主要包括:离线文档(markdown)、全局参数、检索、主页介绍

核心功能

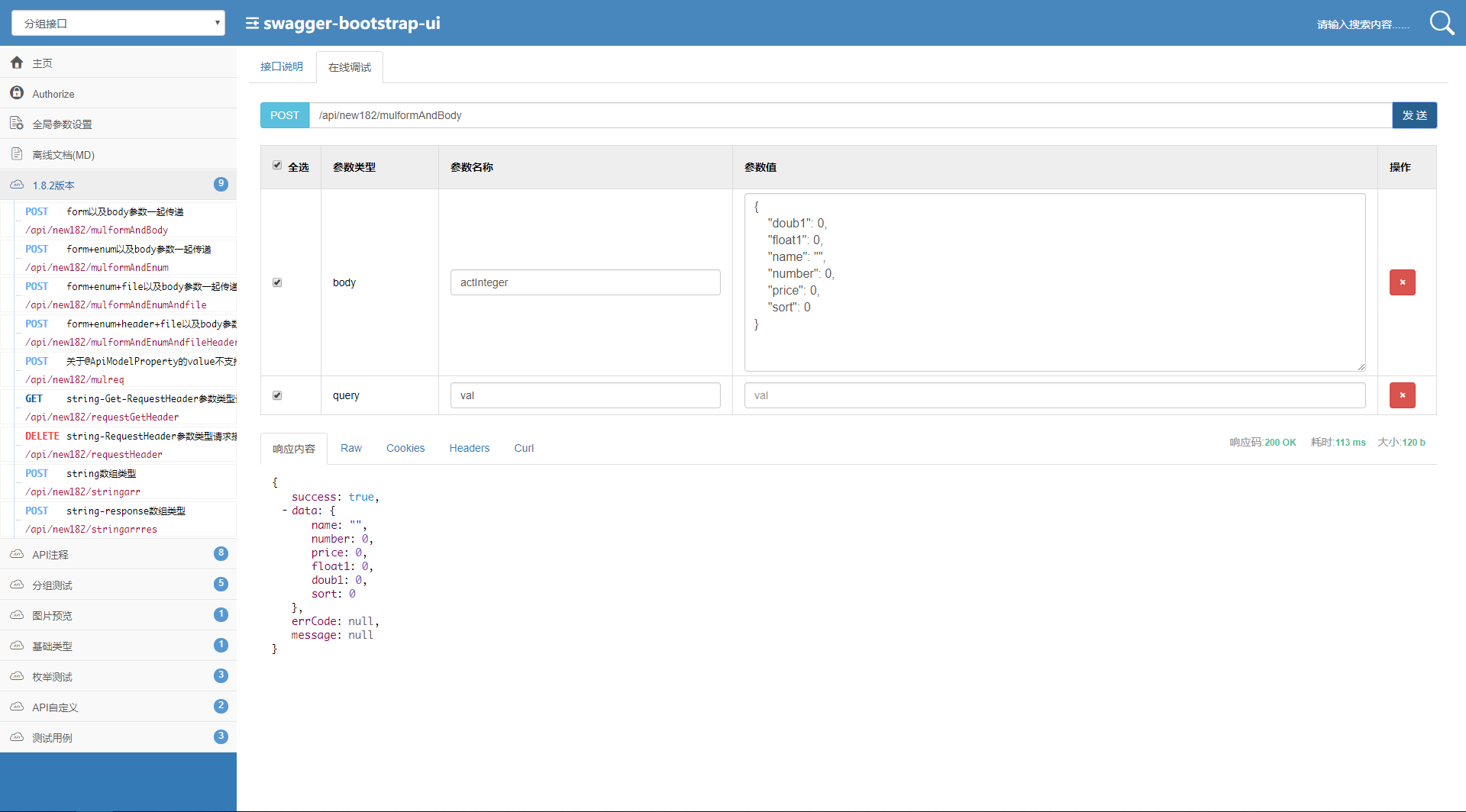

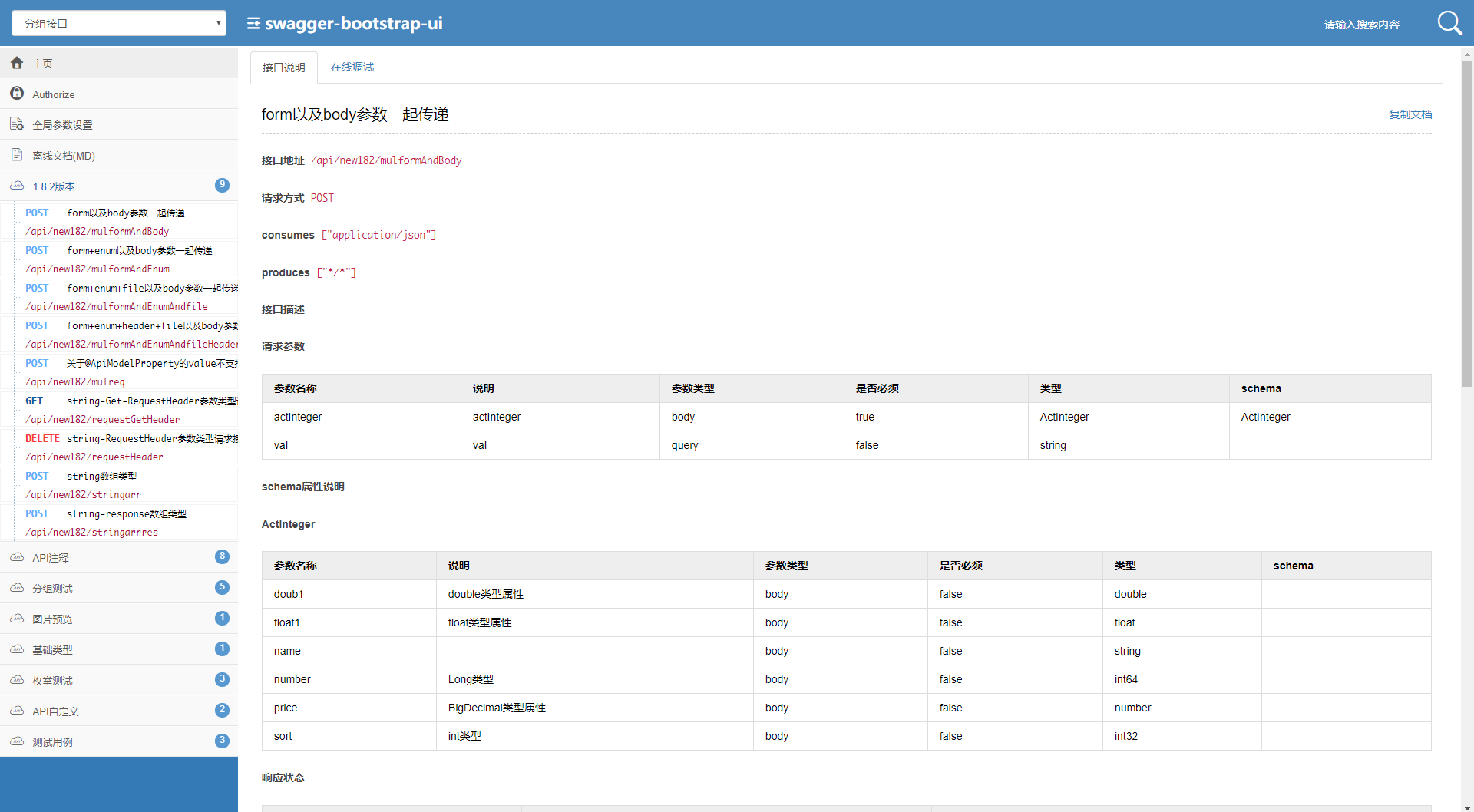

核心功能主要通过两块,一是文档说明,二是调试,使用的bootstrap的标签页来切分展示

扩展功能

swagger-bootstrap-ui在原有的文档说明、在线调试的基础上,扩展了一些功能,方便接口对接人调试使用

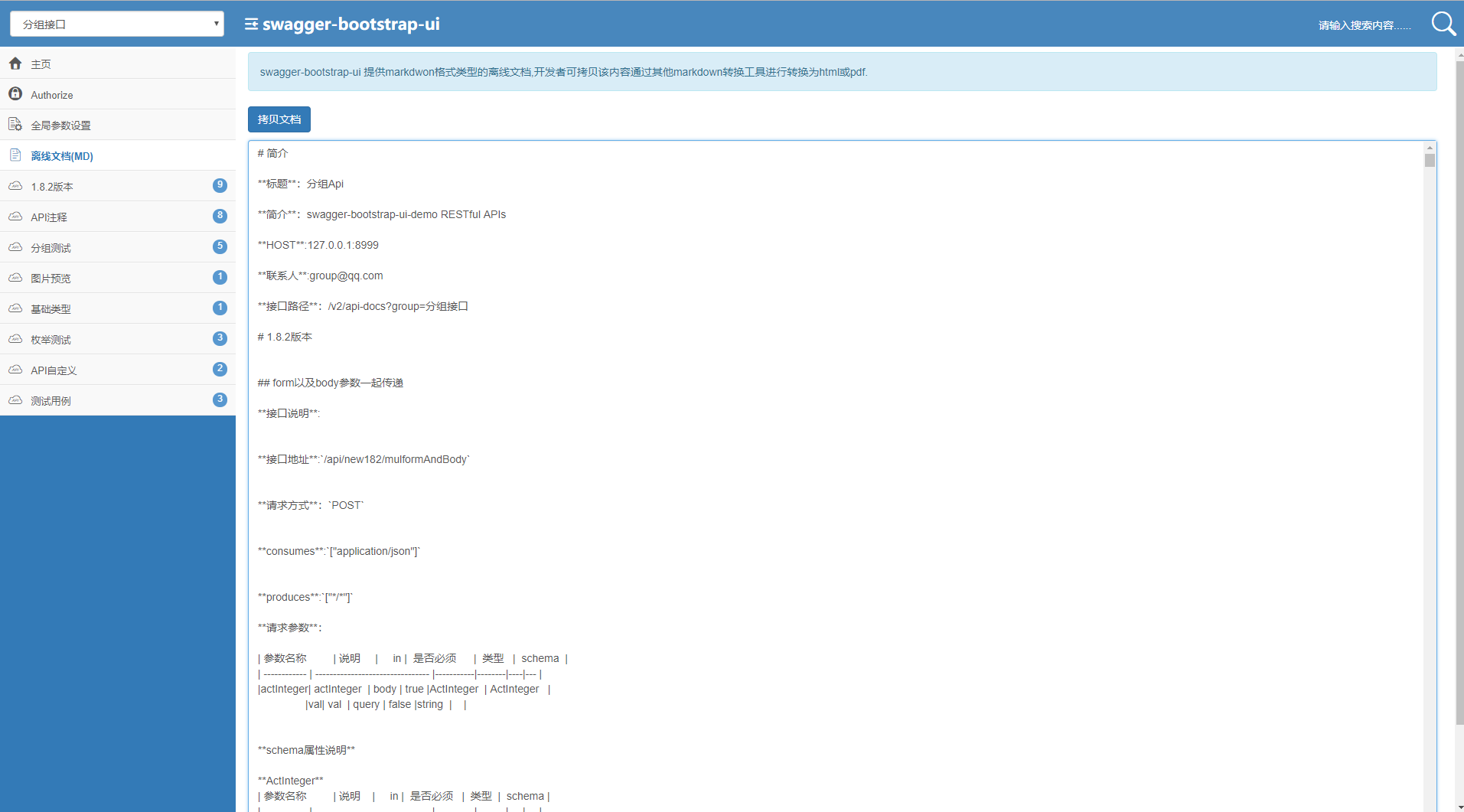

离线文档(markdown)

通过swagger响应的接口文档,动态自动生成一份markdwon的接口文档说明,开发者可以保存后,使用其他的markdown转换软件,转换成pdf、word、html等离线文件,发送给别人

搜索

右上角的搜索按钮,可以输入关键字进行模糊搜索,搜索范围包括:简介、方法类型、接口名称、接口描述、tags等多种不同维度搜索,帮助你快速定位到接口的文档说明

全局参数设置

该功能是在还没有支持全局参数时临时配置的功能,如果后端swagger有配置全局参数,该功能可以无视

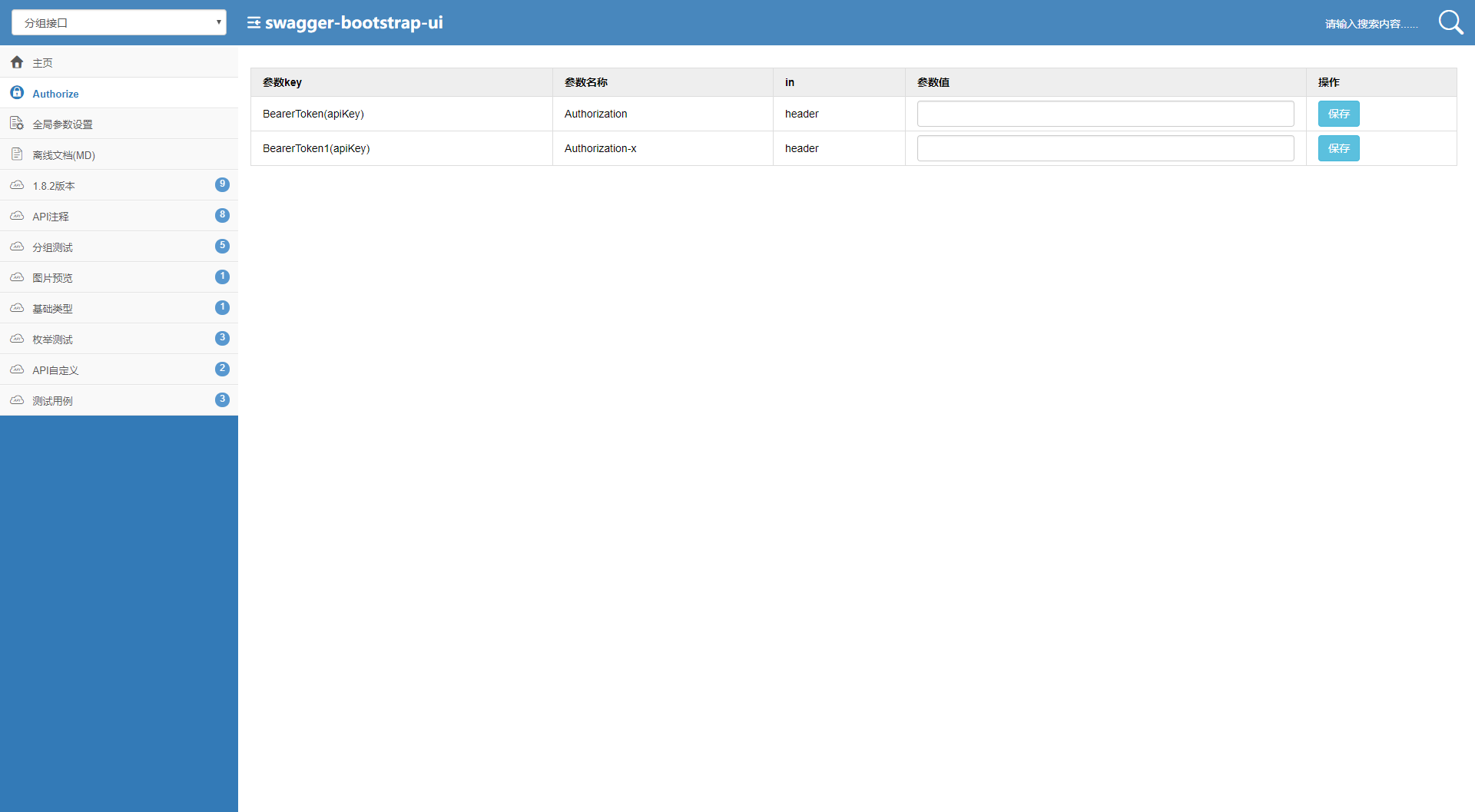

Authorize

Authorize 功能是后端配置类似JWT等权限配置而设置的,可以全局配置token等参数

UI功能增强

swagger-bootstrap-ui自1.8.5版本以后,增加了后端Java代码的支持功能,主要目的是辅助Java开发者在使用springfox-swagger的同时,扩展一些增强功能,帮助开发者拥有更好的文档体验.

目前主要增强功能:

  • tags分组标签排序
  • api接口排序

使用swagger-bootstrap-ui提供的增强功能,需要在源Spring的config配置文件中开启,在原EnableSwagger2注解上增加@EnableSwaggerBootstrapUi注解,示例代码如下:

@Configuration
@EnableSwagger2
@EnableSwaggerBootstrapUI
public class SwaggerConfiguration {
 	//more...
}

针对tags分组排序,UI的排序规则是顺序排序,最小值1,最大值也是默认值Integer.Max_VALUE;

如果不使用SwaggerBootstrapUi的增强功能,则无需开启@EnableSwaggerBootstrapUi注解

tags的排序规则分两种:

a、一种是判断Swagger的@Api注解的position属性是否不等于0(默认值为0),如果该值不为空,则获取此值,根据该值排序

b、如果postion=0(不写的情况下),判断是否存在注解@ApiSort的值,如果有值,则获取此值,根据该值排序

c、所以排序的取值规则是:position>@ApiSort

接口api的排序规则:

a、判断@ApiOperation注解上的postion属性是否不等于0(默认值为0),如果该值不为空,则获取此值,根据该值排序

//postion属性赋值
@ApiOperation(httpMethod = "POST",position = 2,value = "Test2Model测试数组参数,多个",response=Test2Model.class)
@ApiResponses({
    @ApiResponse(code = 200, message = "非HTTP状态码,返回值JSON code字段值,描述:成功")
})
@ApiImplicitParams({
    @ApiImplicitParam(name = "ids",paramType ="form",value = "参数",allowMultiple = true, required = true)
})

b、如果postion=0(不写的情况下),判断是否存在注解@ApiOperationSort的值,如果有值,则获取此值,根据该值排序

c、所以排序的取值规则是:position>@ApiOperationSort

注意:

注解@EnableSwaggerBootstrapUi、@ApiSort、@ApiOperationSort是本UI工具包提供的Java注解,排序功能的使用需要在启用原EnableSwagger2注解上增加@EnableSwaggerBootstrapUi注解方可生效

代码说明

希望这份代码说明能帮助更多的人理解swagger

swagger接口说明

在说swagger-bootstrap-ui的代码之前,先看swagger提供的2个接口,swagger-bootstrap-ui包也是根据这2个接口来动态生成文档的

分组接口:/swagger-resources

详情实例接口:/v2/api-docs

swagger分组

swagger的分组接口是用过后端配置不同的扫描包,将后端的接口,按配置的扫描包基础属性响应给前端,看看分组接口响应的json内容:

[
    {
        "name": "分组接口",
        "url": "/v2/api-docs?group=分组接口",
        "swaggerVersion": "2.0",
        "location": "/v2/api-docs?group=分组接口"
    },
    {
        "name": "默认接口",
        "url": "/v2/api-docs?group=默认接口",
        "swaggerVersion": "2.0",
        "location": "/v2/api-docs?group=默认接口"
    }
]

在springfox-swagger有些较低的版本中,并没有location属性,高版本会有该属性

属性 说明
name 分组名称
url 接口url
swaggerVersion 版本号
location 接口location,同url属性

分组的后端Java配置代码如下:

@Bean(value = "defaultApi")
public Docket defaultApi() {
    ParameterBuilder parameterBuilder=new ParameterBuilder();
    List<Parameter> parameters= Lists.newArrayList();
    parameterBuilder.name("token").description("token令牌").modelRef(new ModelRef("String"))
        .parameterType("header").defaultValue("abc")
        .required(true).build();
    parameters.add(parameterBuilder.build());

    return new Docket(DocumentationType.SWAGGER_2)
        .apiInfo(apiInfo())
        .groupName("默认接口")
        .select()
        .apis(RequestHandlerSelectors.basePackage("com.swagger.bootstrap.ui.demo.controller"))
        .paths(PathSelectors.any())
        .build().globalOperationParameters(parameters)
        .securityContexts(Lists.newArrayList(securityContext(),securityContext1())).securitySchemes(Lists.<SecurityScheme>newArrayList(apiKey(),apiKey1()));
}
@Bean(value = "groupRestApi")
public Docket groupRestApi() {
    return new Docket(DocumentationType.SWAGGER_2)
        .apiInfo(groupApiInfo())
        .groupName("分组接口")
        .select()
        .apis(RequestHandlerSelectors.basePackage("com.swagger.bootstrap.ui.demo.group"))
        .paths(PathSelectors.any())
        .build().securityContexts(Lists.newArrayList(securityContext(),securityContext1())).securitySchemes(Lists.<SecurityScheme>newArrayList(apiKey(),apiKey1()));
}

以上详细配置可参考码云swagger-bootstrap-ui-demo在线SwaggerConfiguration.java

此处groupName即分组名称,basePackage即我们写的接口基础package包路径.

详情实例接口

详情实例接口是根据分组名称,动态获取该组下配置的basePackage所有的接口描述信息

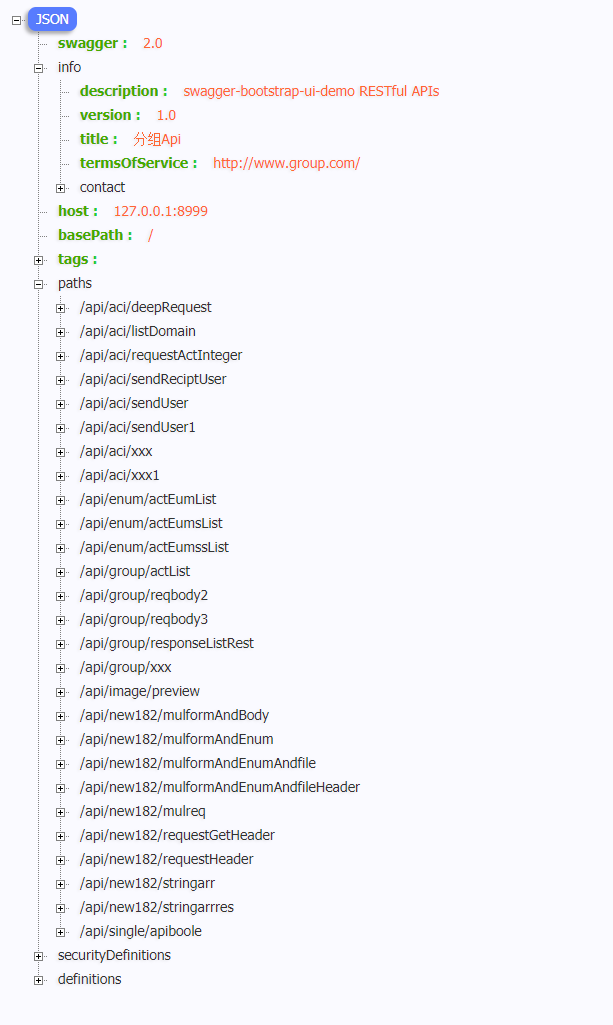

响应json如下:

属性 说明
info 定义的该分组一些基础信息,包括标题、简介、联系人等
tags 该属性是分组属性,与后端的@Api注解对应
paths 接口示例数组,每个实例包含了接口的入参、出参、响应码等基础信息
securityDefinitions 权限配置验证,一般JWT等配置的权限配置会在该节点属性出现
definitions 该属性定义了所有响应的类属性说明

swagger-bootstrap-ui说明

有了以上swagger的两个接口,就可以根据这2个接口来生成页面了,这里有一个前提,为什么可以根据这个来生成,因为swagger给出的两个接口地址是固定的,所以写这套UI也能得到通用.

swagger-bootstrap-ui主要使用到的前端技术栈主要包括:

属性 说明
jquery http://jquery.com/
bootstrap http://getbootstrap.com
layer http://layer.layui.com/
jsonviews https://github.com/yesmeck/jquery-jsonview
clipboard https://github.com/zenorocha/clipboard.js
axios.min.js https://github.com/axios/axios
marked https://github.com/markedjs/marked
art-template https://github.com/aui/art-template

这里主要说一些swagger-bootstrap-ui的一些思路,源码的话大家可以去码云或者GitHub上去看

1、构建SwaggerBootstrapUi主对象,类似Java后端面向对象的方式来写,定义一些基础属性,这样也方便后期扩展

var SwaggerBootstrapUi=function () {
    //swagger请求api地址
    this.url="swagger-resources";
    //文档id
    this.docId="content";
    //tabid
    this.tabId="tabUl";
    this.tabContentId="tabContent";
    this.searchEleId="spanSearch";
    this.searchTxtEleId="searchTxt";
    this.menuId="menu";
    this.searchMenuId="searchMenu";
    //实例分组
    this.instances=new Array();
    //当前分组实例
    this.currentInstance=null;
    //动态tab
    this.globalTabId="sbu-dynamic-tab";
    this.globalTabs=new Array();
    this.tabsLiContent=null;
    this.tabsPostProcessors=null;
}

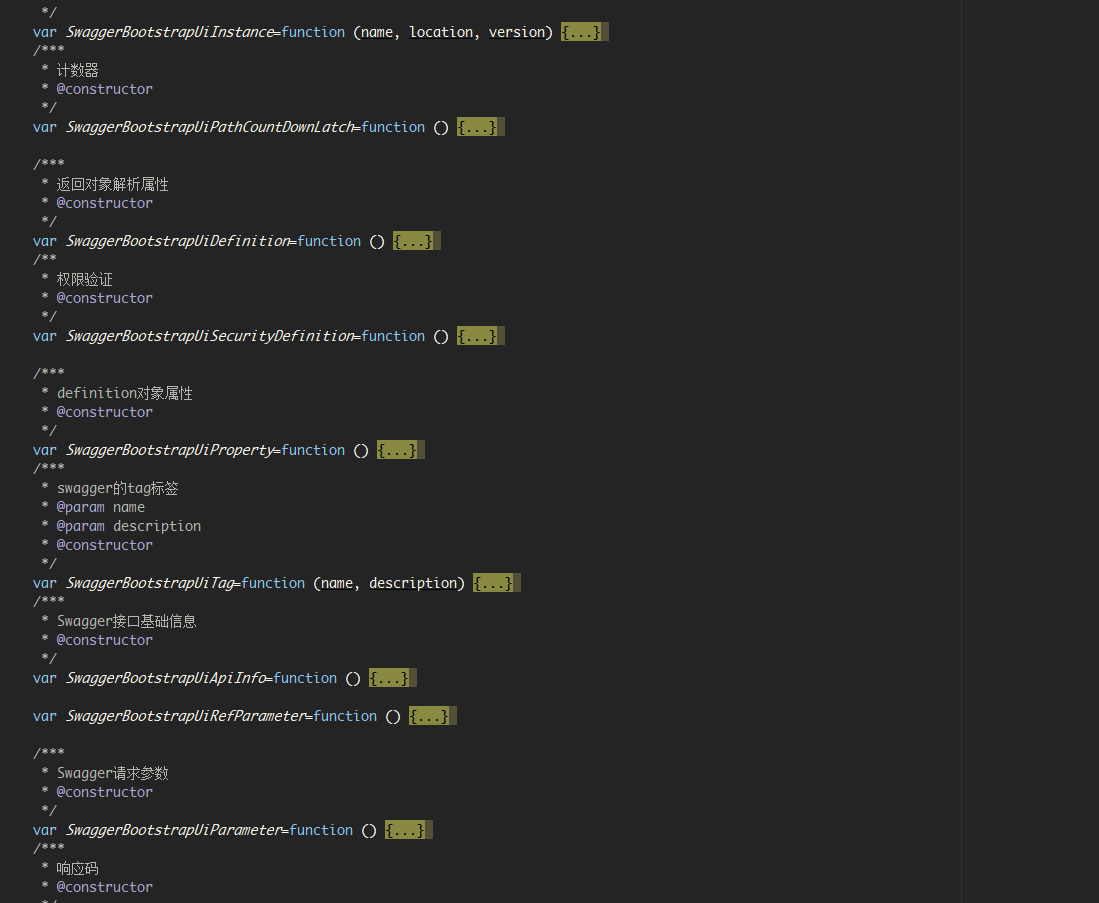

包括swagger的响应的属性,也重新在js中定义函数,使用面向对象的方式来操作

2、初始化工作,sbu的入口即main方法,类似于SpringBoot的main方法,读源码的朋友可以从这个方法进入

/***
     * swagger-bootstrap-ui的main方法,初始化文档所有功能,类似于SpringBoot的main方法
     */
SwaggerBootstrapUi.prototype.main=function () {
    var that=this;
    that.initWindowWidthAndHeight();

    that.windowResize();
    //加载分组接口
    that.analysisGroup();
    //创建分组元素
    that.createGroupElement();
    //搜索
    that.searchEvents();

}

3、数据和页面分离,使用art-template模板渲染,这样保持js的独立性

FAQ

SpringBoot访问doc.html页面404

默认情况下并不需要添加此配置即可访问

很多朋友在使用SpringBoot集成swagger-bootstrap-ui后,都无法访问doc.html界面,此时,你可能需要实现SpringBoot的WebMvcConfigurer接口,添加相关的ResourceHandler,代码如下:

@SpringBootApplication
public class SwaggerBootstrapUiDemoApplication  implements WebMvcConfigurer{

	@Override
	public void addResourceHandlers(ResourceHandlerRegistry registry) {
		registry.addResourceHandler("doc.html").addResourceLocations("classpath*:/META-INF/resources/");
		registry.addResourceHandler("/webjars/**").addResourceLocations("classpath*:/META-INF/resources/webjars/");
	}
}

同理,在使用SpringMvc或者shiro等权限框架时,如果页面无法访问,配置doc.html属性即可

离线文档markdown格式错乱

即使文档格式错乱,但是在相关markdown转换软件中依然是可以正常使用的,该功能使用art-template来渲染,多少会出现一些空格、换行之类的问题

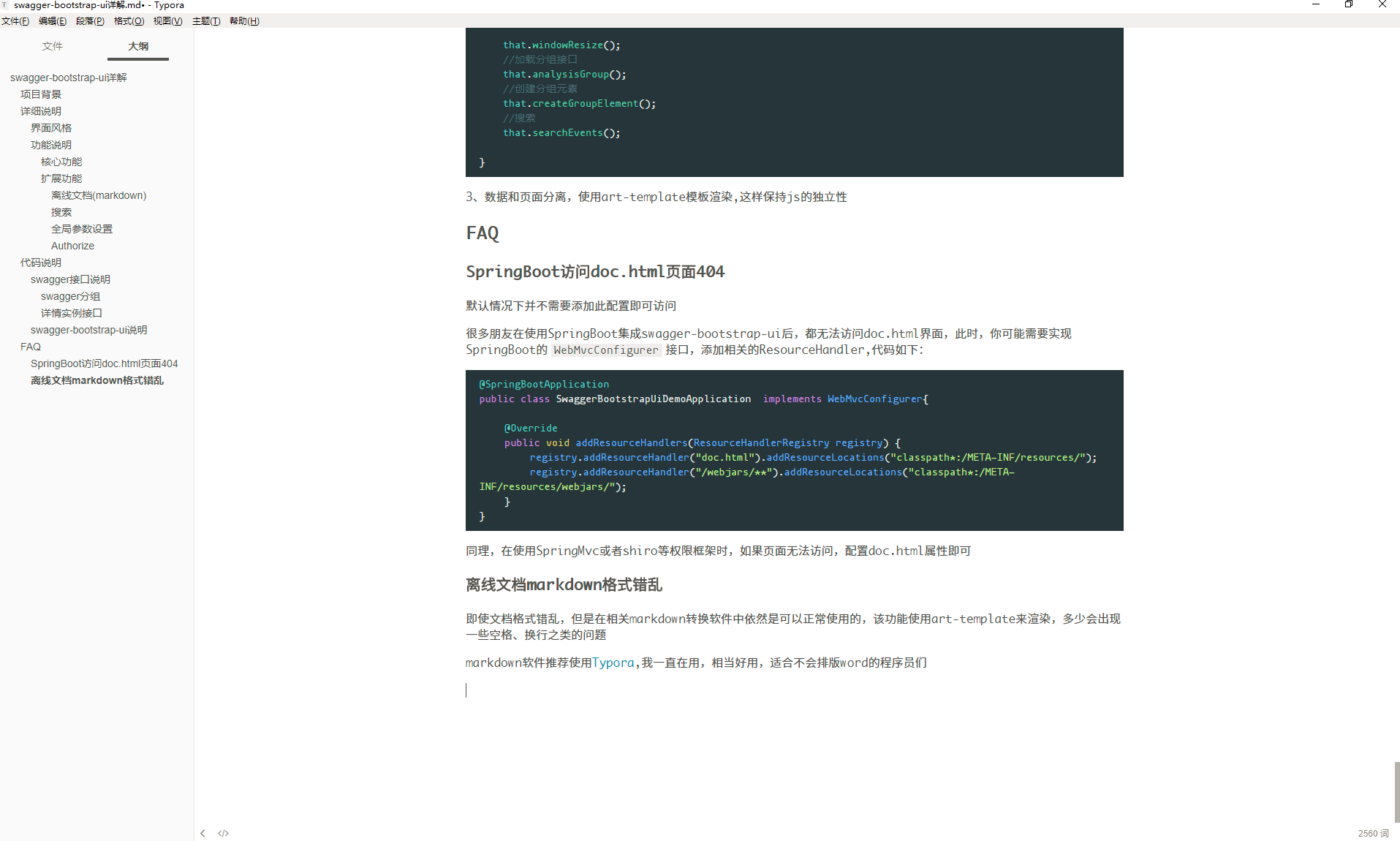

markdown软件推荐使用Typora,我一直在用,相当好用,适合不会排版word的程序员们

使用该UI后后端报错,官方的不报错?

该UI仅仅只是UI包,里面不包含任何Java后端代码,你自己想想这个东西为何会让后端代码报错?

后端的问题需要具体分析,和本UI包无任何关系.

总结

写下这篇说明,也是希望更多的朋友少些疑惑,swagger在Java后端里面使用不难,甚至可以说简单,希望本篇文章能帮助到你

最后贴一下软件的仓库地址,哈哈~~~

码云:https://gitee.com/xiaoym/swagger-bootstrap-ui

GitHub:https://github.com/xiaoymin/Swagger-Bootstrap-UI

在线效果体验:http://swagger-bootstrap-ui.xiaominfo.com/doc.html

还没有给swagger-bootstrap-ui点赞的朋友,赶紧去点个赞吧~~~
